友發(fā)螺旋焊管是友發(fā)集團旗下的重要產(chǎn)品，以下從產(chǎn)品特性、生產(chǎn)工藝、執(zhí)行標準、應用領(lǐng)域等方面進行介紹：

　　產(chǎn)品特性

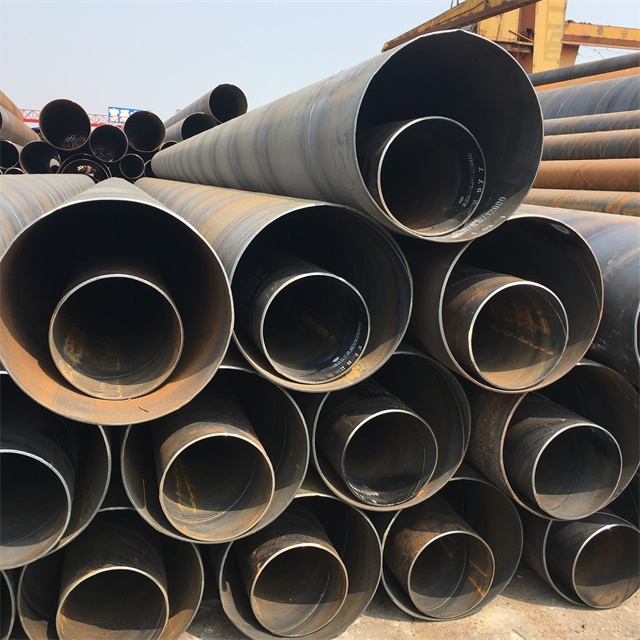

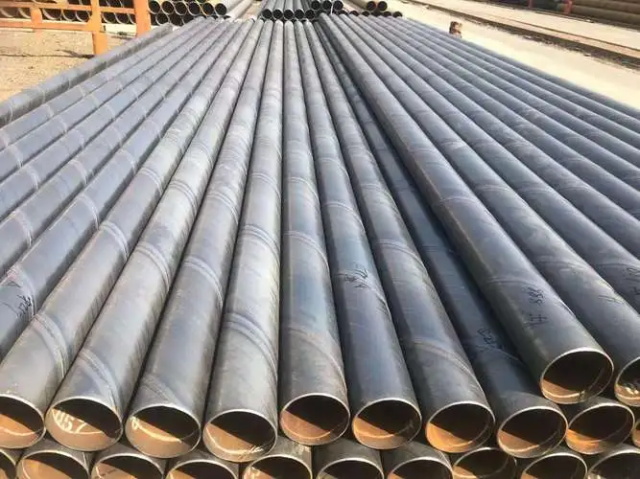

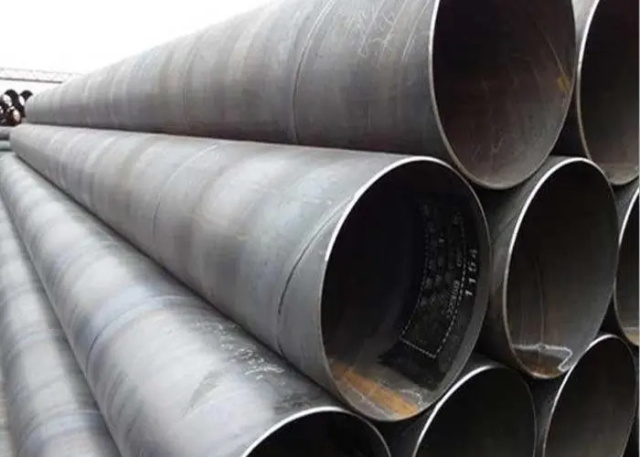

　　規(guī)格多樣：直徑規(guī)格豐富，常見有直徑219mm、273mm、325mm、377mm、426mm等，可生產(chǎn)直徑219 - 3600mm的螺旋鋼管;壁厚規(guī)格多樣，一般包括壁厚6mm、8mm、10mm、12mm等，還可生產(chǎn)厚度達40mm的螺旋鋼管;長度規(guī)格一般有6米、9米、12米等多種選擇，且可根據(jù)工程需要定制長度。

　　表面處理：表面處理一般包括噴漆、鍍鋅等，可增加鋼管的防腐性能，延長使用壽命。

　　生產(chǎn)工藝

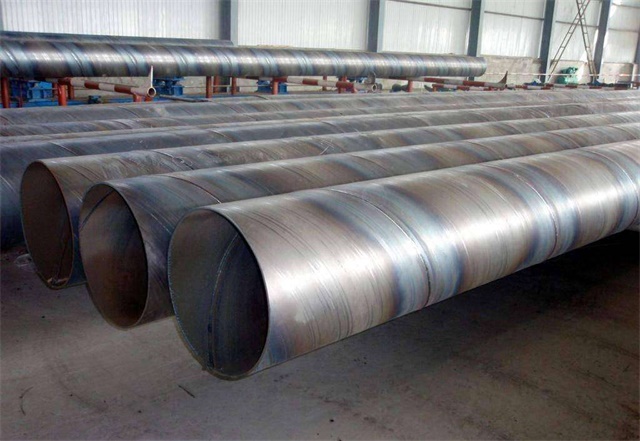

　　成型優(yōu)勢：成型過程中鋼板變形均勻，殘余應力小，表面不產(chǎn)生劃傷，在直徑和壁厚的尺寸規(guī)格范圍上有更大靈活性，尤其在生產(chǎn)高鋼級厚壁管，特別是中小口徑厚壁管方面具有優(yōu)勢。

　　焊接工藝：采用先進的雙面埋弧焊工藝，可在最佳位置實現(xiàn)焊接，不易出現(xiàn)錯邊、焊偏和未焊透等缺陷，容易控制焊接質(zhì)量。

　　質(zhì)量檢測：對鋼管進行100%的質(zhì)量檢查，使鋼管生產(chǎn)的全過程均在有效的檢測、監(jiān)控之下，有效地保證了產(chǎn)品質(zhì)量。整條生產(chǎn)線的全部設(shè)備具備與計算機數(shù)據(jù)采集系統(tǒng)聯(lián)網(wǎng)的功能，實現(xiàn)數(shù)據(jù)即時傳輸，由中央控制室對生產(chǎn)過程中的技術(shù)參數(shù)進行監(jiān)控。

　　執(zhí)行標準

　　GB/T 9711 - 2017：對螺旋管的尺寸、外形、重量及允許偏差作出嚴格規(guī)定，如外徑允許偏差為±0.75%，當外徑小于508mm時，允許偏差為±3.0mm;壁厚允許偏差在名義壁厚的±10%。同時對化學成分中碳(C)含量一般要求不超過0.26%，錳(Mn)含量在1.00% - 1.60%，磷(P)含量不超過0.030%，硫(S)含量不超過0.030%。還對拉伸性能、沖擊性能等力學性能進行了規(guī)范，規(guī)定最低屈服強度在295MPa - 490MPa，抗拉強度在415MPa - 630MPa，沖擊吸收能量根據(jù)不同的試驗溫度有相應的指標要求，例如在0℃時，最小沖擊吸收能量為40J。

　　GB/T 3091 - 2015：針對低壓流體輸送用螺旋管，外徑允許偏差根據(jù)不同規(guī)格有所區(qū)分，例如公稱外徑小于或等于48.3mm時，允許偏差為±0.5mm;公稱外徑大于48.3mm時，允許偏差為±1%。壁厚允許偏差，普通鋼管為±15%，最小為 - 0.75mm，加厚鋼管為±12.5%，最小為 - 0.75mm。在化學成分方面，碳當量(CEV)應不超過0.43%。力學性能上，屈服強度不小于235MPa，抗拉強度不小于370MPa。

　　SY/T 5037 - 2012：螺旋管外徑允許偏差在±0.75%，壁厚允許偏差為名義壁厚的±10%。化學成分中碳含量一般不超過0.24%，錳含量在0.80% - 1.35%，磷含量不超過0.030%，硫含量不超過0.030%。拉伸性能要求屈服強度不低于295MPa，抗拉強度不低于415MPa，常溫下沖擊吸收能量不小于30J。

　　應用領(lǐng)域

　　能源領(lǐng)域：主要用于石油、天然氣的輸送管線，是石油、天然氣等能源輸送的“生命線”，因其出色的承壓能力和耐腐蝕性，能在高壓環(huán)境下穩(wěn)定運行，保障能源的穩(wěn)定供應。

　　建筑工程：在橋梁工程中，可作為橋梁的支柱、拉桿等結(jié)構(gòu)件，承擔重要的承載作用，具有較高的抗壓能力和穩(wěn)定性，能夠確保橋梁的安全運行;在隧道工程中，在隧道的支護、排水和通風系統(tǒng)中起到關(guān)鍵作用，其耐腐蝕性能強，能夠保證隧道的長期使用;在城市的市政工程建設(shè)中，被用于給排水管道、熱力管道等市政設(shè)施的建設(shè)，確保城市的基礎(chǔ)設(shè)施運行暢通。

　　其他領(lǐng)域：還可用于疏浚鋼管、輸泥鋼管、壓力鋼管、防腐鋼管、三PE鋼管、保溫鋼管、帶螺紋鋼管等的制造。
